DEUBLIN,杜博林旋转接头机床设计人员须知及旋转接头工作原理

带刀具内冷主轴（TSC）的优点

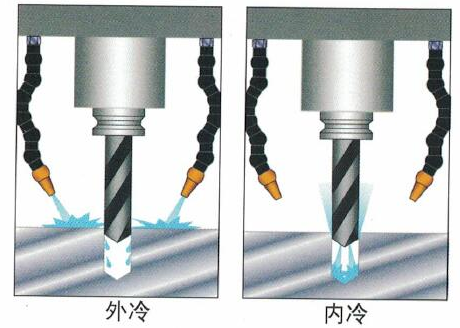

几乎所有的现代机床和加工中心都装配有所谓的“大流量冷却”。高速切削刀具要求采用冷却和润滑来减少刀具磨损以及防止过热。过热会降低刀具强度。大流量冷却系统采用的是向工件靠近切削刀具周围的部件上喷射冷却液。但对于诸如铣削，钻削等许多机械加工来说，不会更有效的使冷却液喷洒到切削刃。

没有冷却液，切削屑就会淤积在切削刀具排泄槽内，而刀具的切削刃会因为过热而失去强度。进而导致刀具的过渡磨损及缩短使用寿命。排屑不好也会影响工件表面的加工质量。

对于配置带刀具内冷主轴（TSC）的加工中心来说，冷却液可以通过刀具直接送到切削刃，来减少摩擦及清除切削屑。冷却液通过旋转接头轴向的流入主轴并通过刀柄直接流向热源。与冲洗冷却系统相比，TSC可降低刀具和冷却液使用成本。对刀具过热更好的控制还能允许更高的给速率，提供生产力。

DEUBLIN旋转接头工作原理

旋转接头是输送冷却液或者介质的精密机械部件，通过它将冷却液或介质从固定源如泵输送到旋转部件如主轴及切削刀具。典型的冷却液是水基冷却液，含85％-95％的水用于冷却，2-12％的油剂用于切削刃润滑，以及其它少量的化学物质用于水，油的融合和其它目的。杜博林旋转接头也可以输送称为最小量润滑（MQL）的油/气，以及切削油，甚至是干燥空气。接头的实际性能根据型号的不同而不同，细节请参考样本具体页。在某些机床应用中，旋转接头还被用来为夹具或感应器输送气体或液体。
